ESPCI web site
Chaque année, l’usure des pneus génère des millions de tonnes de particules. Invisibles à l’œil nu pour la plupart, elles sont libérées dans l’environnement, et représentent un enjeu industriel majeur. Mieux comprendre comment un élastomère s’use n’est donc pas seulement une question de performance des matériaux : c’est aussi un enjeu sociétal.
Comment un élastomère s’abîme-t-il lorsqu’il frotte ? La réponse est moins évidente qu’il n’y paraît, car les premiers dégâts se forment à une échelle minuscule et dans une zone difficile à observer. Dans cette étude publiée dans Science Advances, les chercheurs [1] montrent que, lors d’une usure dite « douce », le matériau ne se dégrade pas d’abord par propagation de fissures. Il accumule au contraire une multitude de dommages diffus sous la surface, comme une étoffe qui se fragilise fil après fil avant de s’effilocher.

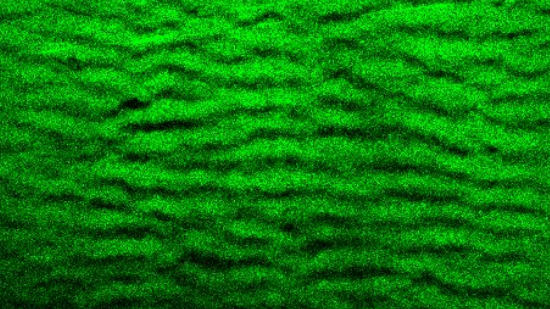

Pour suivre cette usure naissante, l’équipe a mis au point des élastomères modèles contenant des molécules capables de signaler localement la rupture de chaînes polymères. Un contact rugueux en verre est ensuite frotté de manière répétée sur le matériau, pendant que la force de friction et la topographie de la zone usée sont mesurées. Grâce à une cartographie tridimensionnelle en microscopie confocale, les auteurs visualisent pour la première fois l’étendue des dommages moléculaires sous la surface. Ceux-ci s’enfoncent sur plusieurs micromètres, bien au-delà de la seule zone visible d’abrasion.
Le résultat central est que ces dégâts apparaissent par à-coups, lors de micro-glissements au niveau des aspérités en contact. Leur extension dépend donc directement de la taille de ces irrégularités de surface. Surtout, leur accumulation n’est pas linéaire : elle croît lentement au fil des cycles de frottement. Les auteurs l’interprètent comme un processus probabiliste : les chaînes polymères les plus tendues cassent d’abord, puis les suivantes nécessitent davantage de sollicitations pour rompre.
L’étude révèle aussi un compromis important. Une architecture moléculaire qui améliore la résistance à une rupture brutale ne protège pas nécessairement contre l’usure répétée. Résister à une grande fissure ne suffit donc pas toujours à limiter une multitude de petits dommages. Ce résultat ouvre des pistes pour concevoir des élastomères plus durables, en particulier pour des applications où l’usure a un coût industriel et environnemental élevé, comme les pneumatiques.
-
Reference
Ombeline Taisne et al. ,Wear in multiple network elastomers arises from the continuous accumulation of molecular damage rather than microcrack growth.Sci. Adv.12,eaeb9858(2026).DOI:10.1126/sciadv.aeb9858
-
Contact
Jean Comtet – Chercheur, co-auteur de l’étude
Paul Turpault – Presse de l’ESPCI Paris - PSL :
info portfolio
